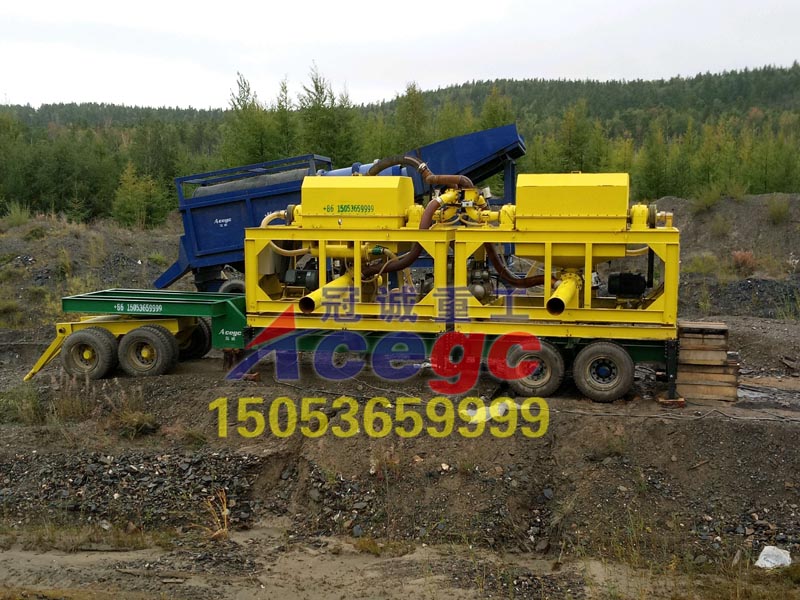

新型金礦重選離心機設備簡介
本套黃金重選設備為鉸洗式滾筒篩淘金車+臥式離心機淘金車組合式選金設備，處理量為每小時200噸，是我公司根據用戶需求獨立研發制作而成。本套設備運行穩定、故障率低，深受國內外用戶的歡迎，可用于稀土礦，獨居石礦、金礦等的選取。
新型金礦重選離心機設備優勢如下：
1、進料系統采用了振動料倉，可以首先篩選出大于8CM的不合格物料，減少滾筒篩的磨損，提高了工作效率。
2、鉸洗筒內含四條鉸刀，可以充分鉸洗泥沙。
3、滾筒篩供水系統采用中央供水+兩側供水，中央供水系統負責沖洗滾筒篩內物料，兩側供水系統負責沖洗外部細篩網，防止堵料。
4、本套設備技術成熟，故障率低，保養、維護簡單方便。
5、采用2臺1200#臥式全自動連續排礦離心機，PLC電腦全自動控制，處理量大、回收率高，操作極其方便，是現在比較先進的淘金設備，并且工作時運行穩定、故障率低。
新型金礦重選離心機設備流程概述
原料通過工程車輛送入振動料倉，通過后輸送機送入四鉸刀鉸洗筒內進行鉸洗脫泥，然后進入滾筒篩內進行篩選分級為粗料與細料兩種規格，其中粗料（即廢料）直接通過廢料滑槽排出至廢料區域；細料通過一臺沙泵打入兩臺1200#臥式全自動連續排礦離心機內進行精選，精選后的精料通過精料管道排出至容器中；廢料通過廢料管道排出至廢料區域。
|
名稱 |
規格/材質 |
數量 |
功率/Kw |
備注 |
|
|
四鉸刀鉸洗筒式滾筒篩淘金車 |
振動料倉 |
2200*3000 15#方管 |
1套 |
5.5 |
|
|
滾筒篩 |
內?：1.3米，外?:1.6米 凈篩孔長度：3米 5/10MM板，22/24號圓鋼支架：15#方管 框架：15#方管 擋泥板：5mm板 |
1套 |
7.5 |
||
|
鉸洗筒 |
?：1.3米，厚14mm，長2.2米 四絞刀 |
||||
|
底盤 |
三軸12胎 30/25#工字鋼 |
1套 |
- |
||
|
廢料溜槽 |
5mm板 |
1套 |
|
||
|
臥式離心機淘金車 |
臥式離心機 |
全自動排礦1200# 單臺功率 21.5KW，單臺重7噸 |
2套 |
43 |
軸承：美國獨資 TWB |
|
底盤 |
三軸12胎 30/25#工字鋼 |
1套 |
- |
|
|
|
離心泵 |
型號IS100-80-125 品牌：昱威 產地:青州 |
1 |
11 |
流量：100m3/h,揚程：20M |
|
|
潛水泵 |
型號QS100-18-7.5 品牌：銀燕 產地:徐州 |
1 |
7.5 |
流量：100m3/h,揚程：16M |
|
|
沙泵 |
1 |
30 |
|
||
|
控制柜 |
開關品牌：德力西 |
1套 |
|
|
|
|
總功率 |
104.5KW 不含照明其它 |
||||
